چکیده: انتخاب زاویه نیمی از مخروط یک بلبرینگ غلتکی کاملاً بارگذاری شده کاملاً بارگذاری شده دشوار است . این مقاله با مراجعه به یک جدول ، روند محاسبه خسته کننده انتخاب زاویه مخروط نصف غلتک را ساده می کند ، و این را بسیار بهبود می بخشد {1.}}}}}}}}
کلمات کلیدی: یاتاقان های بزرگ ؛ یاتاقان غلتکی مخروطی ؛ یاتاقان های میز دوار ؛ غلتک نیمی از زاویه مخروط ؛ انتخاب کردن
نماد توضیحات
د - قطر داخلی حلقه داخلی بلبرینگ
د - قطر بیرونی حلقه بیرونی بلبرینگ
T - ارتفاع کل یاتاقان ها
ج - ارتفاع حلقه بیرونی بلبرینگ
ب - ارتفاع حلقه داخلی بلبرینگ
ح - فاصله از قسمت انتهای مرجع حلقه داخلی تا قسمت انتهای غیر مرجع حلقه بیرونی
φ - نیمی از زاویه غلتک
DW - قطر انتهای بزرگ غلتک مخروطی
DWP - قطر زمین گروه غلتکی
ε - ترخیص کامل از دور Raceway هنگام بارگذاری کامل با غلطک
Z - تعداد غلطک های کاملاً بارگذاری شده
یاتاقان های بزرگ دوار فوق العاده بزرگ یاطاقان ساختاری ویژه ای هستند که می توانند همزمان در برابر بارهای بزرگ محوری ، بارهای شعاعی ، لحظات واژگون کننده و سایر بارهای جامع . به طور کلی ، بلبرینگ های قابل حمل مجهز به سوراخ های نصب ، سوراخ های روغن روغن کاری شده و بلبرینگ های مهر و موم شده {{1} در مقایسه با Turnered Turneridical Turnredical Turnredical Turnredical Turnredical Turnredical Turnredical Turnredical Rolleridical Rolleridical Turneridical Rollery Turnredical Rollery Rollery Rollery از ظرفیت بار استاتیک بالاتر برخوردار است و به طور گسترده ای در تکیه گاه های بزرگ مانند ماشین آلات بلند کردن و حمل و نقل ، ماشین آلات معدن ، ماشین آلات ساختمانی و ماشین آلات بندری به دلیل انرژی قبل از تداخل خود استفاده می شود ، که به یاتاقان ها سفتی بیشتر و دقت چرخشی بالاتر می دهد ،.}} کامل استیل با ظرفیت پر ظرفیت قابل حمل می تواند با استفاده از روترد بزرگ و بلبرینگ قابل استفاده از روترد غلتکی باشد ، می تواند از بلبرینگ غلتکی بزرگ استفاده کند. مناسب برای استفاده در شرایط کم سرعت و سنگین . این یک محصول با ارزش افزوده بالا است .} با این حال ، هنگام طراحی یک بلبرینگ غلتکی متقاطع کاملاً بارگذاری شده ، لازم است که اطمینان حاصل شود که کل پاک کننده ε از دور مسابقه ، پس از انتخاب یک DIAMETER INTALL EMP DIAMETER {{{cheal زاویه مخروط φ از غلتک ، و رابطه عملکردی آنها پیچیده است ، که باعث می شود انتخاب.} اغلب ، نتایج رضایت بخش فقط پس از محاسبات متعدد {}}}}} این مقاله با تجزیه و تحلیل رابطه بین پارامترهای مختلف {11.}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
ویژگی های ساختاری و فرآیند محاسبه1.
1.1 ویژگی های ساختاری
ساختار بلبرینگ چرخشی غلتکی متقاطع کاملاً بارگیری شده در شکل 1 نشان داده شده است ، متشکل از یک حلقه بیرونی ، یک حلقه داخلی ، غلتک ، حلقه های مهر و موم شده و پیچ های اتصال. حلقه بیرونی یا داخلی یک ساختار دو بخشی است که با اتصال پیچ ها پس از مونتاژ ، در حال اتصال است. چهره هایی که به بیرون.} خطوط پسوند دو راهرو داخلی و بیرونی با خط مرکزی غلطک ها در هم می شوند ، به طوری که نیمی از غلطک ها بارهای محوری را در یک جهت و بارهای محوری نیمی دیگر در جهت مخالف تحمل می کنند.}} این نوع از این نوع بلبرینگ می تواند زیر یک پیش نمایش منفی باشد ، بهبودی را تقویت می کند ، بهبودی را تقویت می کند ، بهبودی را ایجاد می کند ، بهبودی را ایجاد می کند ، بهبودی را ایجاد می کند ، بهبودی را ایجاد می کند.
شکل 1

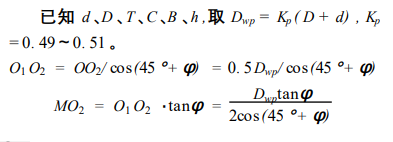

برای راحتی در طراحی و ساخت ، زاویه بین دو مسیر بیرونی معمولاً به عنوان 90 درجه گرفته می شود و زاویه 45 درجه ای را با جهت شعاعی تشکیل می دهد .} angle بین دو مسیر داخلی 90 درجه {4} درجه درجه و دایره 45 درجه {6} درجه} درجه {6 {6 OO2 شعاع دایره Pitch Group Roller ، DWP=2 OO2 است ، و نقطه تقاطع A از خطوط پسوند دو مسیر بیرونی در OO است 2. O1 نقطه تقاطع بین خطوط پسوند داخلی و بیرونی است. چرخش . o2 m ⊥ o1 o2 را درست کنید و با o1a در نقطه m تقاطع کنید ، جایی که n نقطه تقاطع خط مرکزی غلتکی و صورت انتهای غلتکی .
1.2 فرآیند محاسبه
تعداد غلطک ها را با استفاده از ضریب قطر غلتک KDW در فرمول محاسبه کنید
حداکثر تعداد حتی کمتر از π/Ω را برای z .} بگیرید
ترخیص کالا از گمرک نظری دور Raceway را هنگام بارگذاری کامل با غلطک محاسبه کنید
در فرمول ، ضریب ترخیص کالا از گمرک کاملاً بارگذاری شده λ است
1.3 محدودیت
قطر انتهای بزرگ غلتکی DW
ترخیص کامل از دور Raceway ε
قطر DW انتهای بزرگ غلتک را می توان با توجه به موقعیت های سوراخ نصب حلقه های داخلی و بیرونی به طور مناسب تنظیم کرد و معادله (8) یک شرط ضروری است که باید برآورده شود.
از معادلات (1) و (4) می توان دریافت که تعداد غلطک های Z تابعی از زاویه نیمی از مخروط غلتک ها است و مستقل از قطر دایره زمین DWP از گروه غلتکی . است
با توجه به معادلات (2) و (3) ، قطر انتهای بزرگ غلتکی تابعی از DWP و φ . است اگرچه DWP را می توان به طور مناسب با توجه به موقعیت های سوراخ نصب از حلقه های داخلی و بیرونی تنظیم کرد ، اما دامنه تنظیم آن معمولاً در مقایسه با ارزش خود بسیار کوچک است ، به طور کلی نه بیشتر از Implace Nater Roller بر روی رول تنظیم شده با تنظیم DWP برای تنظیم قطر غلتک. بنابراین ، هنگامی که مقدار DWP انتخاب می شود ، قطر انتهای بزرگ غلتک به φ. بستگی دارد
از معادلات (1) ، (4) و (6) می توان دریافت که λ تابعی از φ {{3} است
بر اساس موارد فوق ، هنگامی که DWP و φ انتخاب می شوند ، DW ، Z و λ را می توان تعیین کرد . در میان آنها ، z و λ توابع φ هستند ، مستقل از قطر DWP گروه Roller Group Pitch Circle .}
2. فرمولاسیون جداول
مقدار φ که هر دو معادله (7) و (8) را برآورده می کند ، منحصر به فرد نیست ، اما فرمول محاسبه پیچیده و دشوار است . از طریق تمرین طراحی ، مقادیر معمولاً استفاده شده در جدول 1 ذکر شده و با مراجعه به جدول در هنگام طراحی.}} انتخاب می شوند.
جدول 1
دامنه انتخاب مقدار قطر از 0 درجه 36 ′ 15 ″ تا 1 درجه 13 ′ است ، و مقدار قطر فراتر از این محدوده اساساً در فرآیند طراحی واقعی استفاده نمی شود . inte مقدار k ارزش kdw گرد شده به سه مکان اعشاری برای راحتی از نظر جدول: دایره زمین گروه غلتکی بر اساس ابعاد خارجی و خصوصیات ساختاری بلبرینگ ، دامنه مقادیر قطر DW انتهای بزرگ غلتک را تعیین کنید ، و سپس با نگاه کردن به جدول با توجه به مقدار K ، ارزش میانی DW را در محدوده قرار دهید. KDW برای مقدار مربوطه φ .
نمونه های محاسبه3.
ابعاد خارجی یک مدل خاص از بلبرینگ های غلتکی متقاطع کاملاً بارگیری شده به طور کامل به شرح زیر است:
.
4. نتیجه گیری
فرآیند محاسبه خسته کننده از انتخاب زاویه نیمی از مخروط غلتکی با مراجعه به یک جدول ساده می شود ، تا حد زیادی کارایی طراحی را بهبود می بخشد . تعیین مقدار مورد نیاز φ ، به عنوان چندین مقدار محدود با فواصل مناسب . بعد از تجزیه و تحلیل ، انتخاب دو پارامتر مجاور ، تفاوت در Table} 2 به حداقل می رسد. فرآیند طراحی واقعی ، مقدار متداول φ حتی کمتر است ، که برای دستیابی به سریال سازی و استاندارد سازی پارامترهای غلتکی مساعد است.
