خلاصه:غلتک مخروطی تمام شده با نیم زاویه 3 درجه یک غلتک دایره ای با زاویه مخروطی بزرگ است. هنگام استفاده از دستگاه سرد افقی برای پردازش این نوع غلتک مخروطی، محتوی مواد در حفره داخلی قالب بسیار دشوار است و در نتیجه مواد از دست میرود. دلیل این پدیده عمیقاً بررسی می شود، یک راه حل پیشنهاد می شود و یک فرمول محاسبه ارائه می شود.
کلید واژه ها:غلتک مخروطی مخروطی بزرگ: آستین کار، قالب پایین
1. معرفی
معمولاً دو روش تغذیه برای غلتک ها وجود دارد، یکی از تراشکاری با دستگاه تراش و دیگری با مهر زنی سرد با دستگاه هدینگ سرد خودکار شکل می گیرد. به طور کلی، شکل دهی سرد ترجیح داده می شود زیرا کاملاً خودکار است، قادر به پردازش 106 غلتک در دقیقه، با راندمان تولید بالا و شدت کار بسیار کم برای کارگران است. شکل پردازش دستگاه هدینگ سرد اتوماتیک به این صورت است که نوار را در ایستگاه 1 برش می دهد و آنها را به حفره مدل پانچ در ایستگاه 2 می فرستد. از سر پانچ برای ضربه زدن به بخش مواد و شکل دادن آن استفاده می شود. اندازه حفره قالب بر اساس اندازه غلتک مربوطه طراحی شده است. هنگامی که زاویه مخروط غلتک بزرگ است، زاویه حفره قالب نیز بزرگ است (برای کاهش مقدار آسیاب در فرآیند بعدی). با توجه به موقعیت افقی بخش مواد در قالب پانچ، زمانی که زاویه حفره قالب بزرگ است، بخش مواد را نمی توان مهار کرد و در نتیجه مواد سقوط می کند. در طراحی معمولی، حفره قالب مقعر زاویه "یک" را اتخاذ می کند. برای غلطک های مخروطی بزرگ، اگر از طرح معمولی استفاده شود، مواد را نمی توان نگه داشت و در نتیجه مواد از دست می رود. بنابراین، پیشنهاد میشود کنترل قالب را به دو زاویه طراحی کنیم. زاویه بالایی حفره قالب نزدیک به زاویه غلتک تمام شده است و پایین حفره قالب زاویه کوچکی را اتخاذ میکند و در نتیجه باعث افزایش زاویه میشود. کمک هزینه قطر انتهایی کوچک: برای تعیین اندازه مناسب کمک هزینه انتهایی کوچک، لازم است فرض کنیم که قطر کمکی در نقطه جدایی محاسبه می شود، زمانی که کمک هزینه بیرونی قالب به قطر قطره معمولی نزدیک است (در این نقطه). کمک هزینه سنگ زنی حداقل است)، کمک هزینه بر اساس این فرض که کمک هزینه کوچک است محاسبه می شود.
2.نقشه طراحی قالب
قالب پانچ ساختار ترکیبی را اتخاذ می کند که نمودار مونتاژ در شکل 1، آستین کار در شکل 2، و قالب پایین در شکل 3 نشان داده شده است.
نمادها به شرح زیر توضیح داده شده است:
rp{0}} مختصات پخ محور کف قالب
Dp - قطر مواد اولیه
قد آستین کار LA
h - حداکثر ارتفاع قسمت مواد از پایین
ح - موقعیت جدایی
Dc - قطر غلتک تمام شده در نقطه جدایی
Dd - کمک هزینه فرآیند متعارف
Dm - قطر دهانه حفره قالب
DA - حداکثر قطر آستین کار
rp{0}} مختصات پخ شعاعی پایه قالب
- زاویه پیش نویس حفره قالب
D{0}} قطر انتهایی غلتک تمام شده کوچک
h1- حداقل ارتفاع بخش مواد از پایین
Dy - قطر حفره قالب در نقطه جدا شدن
Dyc - کمک هزینه در فراق
- نیم زاویه غلتک تمام شده
L - ارتفاع قالب پایین
dml - قطر قسمت پایینی سوراخ مخروطی

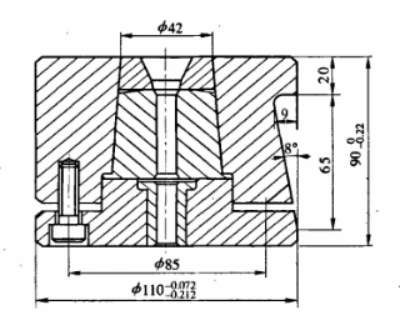

شکل 1 نمودار مونتاژ قالب
مجموعه کاری شکل 2
شکل 3 قالب پایین
3. فرمول طراحی
3.1 موقعیت پانچ را با توجه به کمک هزینه معمولی و روش طراحی محاسبه کنید، با ثابت مختصات پخ rp1 برای کف قالب، ثابت مختصات پخ شعاعی rp2 برای پایین قالب، ارتفاع آستین کار ثابت LA، قطر ماده خام ثابت Dp، و زاویه پیش نویس حفره قالب اندازه ثابت.
3.2 زاویه پیش نویس پایینی حفره قالب مقعر 2 درجه در نظر گرفته می شود.
3.3 Dr=Dp ثابت+0.1mm
3.4 برآورد قطر مجاز dd1، محاسبه نتایج مربوطه با توجه به استانداردهای طراحی مرسوم، و محاسبه
h{{0}(Dp -dml)/2] * tg2 درجه، تعیین H=h+1
3.5 محاسبه h1=[(Dp-dml + انحراف قطر مواد - انحراف اندازه حفره قالب)/2] * tg2 درجه، h1 باید بیشتر از rp1 باشد.
3.6 مقدار مجاز قالب را محاسبه کنید:
هنگامی که حاشیه در جداسازی نزدیک به حاشیه فرآیند dd باشد، داده های تجربی dd1 و نتایج محاسبه آن اتخاذ می شوند.
3.7 ابعاد پانچ کاملاً با روش های مرسوم محاسبه می شود.
3. 8 =ثابت+10 '
3.9 LA=ثابت LA+ ثابت rp1 - rp1
4. نتیجه گیری
قبل از طراحی این روش، غلتک های مخروطی با زاویه مخروطی بزرگ را نمی توان با استفاده از دستگاه هدینگ سرد افقی ماشین کاری کرد. روش های طراحی فوق در تولید عملی به کار گرفته شده اند و نتایج بسیار ایده آل هستند. این نه تنها شدت کار کارگران را کاهش می دهد، بلکه بازده تولید را بهبود می بخشد و در بودجه قابل توجهی صرفه جویی می کند.
